جسم محرك الاحتراق الداخلي لأداء خليط الهواء والوقود
1. وصف وإتقان تشغيل دوائر المكربن
2. فحص وضبط سرعة الخمول
3. اضبط دوائر المكربن لتتوافق مع معايير الانبعاثات
4. تعريف ومعرفة مصدر الغازات الضارة الناتجة عن عادم محرك البنزين.
5. فهم أهمية وفائدة معايير مكافحة التلوث.

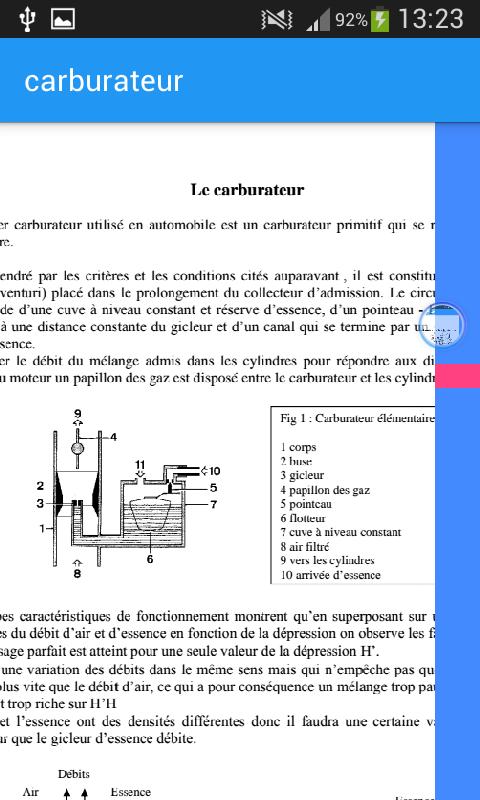

1 جسم 2 فوهة 3 فوهة 4 صمام خانق 5 إبرة 6 تعويم 7 خزان ذو مستوى ثابت 8 هواء مفلتر 9 إلى الأسطوانات 10 إمداد الوقود
البدء عند درجة حرارة منخفضة (حوالي 0 درجة مئوية)
استئناف
بسرعة منخفضة
في حركة بطيئة
القوة القصوى
القيادة الاقتصادية
الرشاش الغارق
1 الجسم 2 فوهة 3 فوهة 4 صمام خانق 5 إبرة 6 تعويم 7 مستوى الخزان 8 الهواء المفلتر 9 إلى الأسطوانات 10 مدخل الوقود 11 جلب الضغط الجوي 12 فوهة أوتوماتيكية
الدائرة الخاملة
إنه يسمح للمحرك بالبقاء في حالة دوران عندما تكون السيارة متوقفة ولكنه يسمح أيضًا بالتقدم عند الانتقال من الخمول إلى التشغيل العادي وأثناء التباطؤ يتم أخذ نظام إمداد الوقود إما: مباشرة في الخزان: سيطلق عليه "نظام النفاثتين" لأنه سوف يتدفق في كل من الخمول والعادي. فقط في أنبوب الدائرة الرئيسية وبعد الفوهة: سيكون له اسم "نظام monojet" ولن يتدفق أثناء التشغيل العادي
1 معاير الهواء 2 النفاث الخامل 3 النفاث الرئيسي 4 برغي الثراء 5 بالتمرير 6 برغي إيقاف صمام الخانق 7 منفذ مانع للتسرب
تجتاح الحركة البطيئة
التباطؤ عند CO ثابت
مصححي الثروة
1 صمام الشفط 2 قضيب التحكم والزنبرك 3 صامولة الضبط 4 ذراع التحكم 5 الحجاب الحاجز 6 الزنبرك 7 صمام التوصيل 8 الحاقن
1 غشاء 2 فراغ الصنبور
أجهزة البداية الباردة
المبتدئ
مبدأ بداية الجليد
1 قناة مخرج المستحلب 2 خط الوقود 3 الزجاج 4 فوهة الهواء 5 المبيت 6 الزجاج الدوار 7 فوهة الوقود 8 الاحتياطي (البئر)
نظام الثلج 1 مدخل الوقود 2 الشق 3 التحكم في الخانق 4 وضع البدء البارد 5 الوضع المتوسط 6 ترتيب قطع الخانق
جزء البداية
1 مخمد المخرج 2 الرافعة 3 زنبرك الرجوع 4 مدخل الهواء الخارج
1 رفرف 2 رفرف 3 الربيع
1 OVAD (فتح غطاء ما بعد البدء) 2 الغشاء 3 برغي ضبط OVAD 4 زنبرك
يحمل الزنبرك الغشاء في وضع الراحة لبدء تشغيل المحرك. وبمجرد أن يتمكن الأخير من تولي المسؤولية، يزداد الانخفاض بسرعة ويتسبب في عودة الغشاء إلى القيمة التي حددها مسمار الإيقاف.

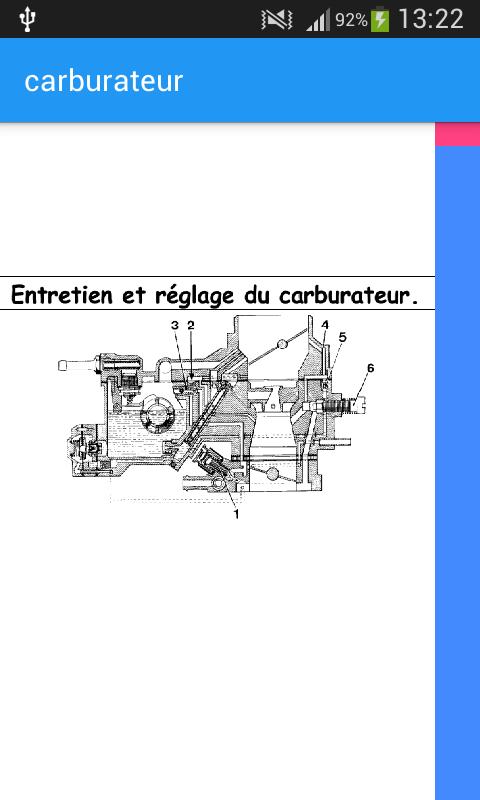

تعديل المكربن
يتم التعديل بعد أن يصبح المكربن في حالة جيدة وقبل إعادة تثبيته على المحرك. بالنسبة لهذه التعديلات المسبقة، سنستخدم أدوات محددة مثل أجهزة القياس والمعايرة وأجهزة قياس الزوايا. تتعلق التعديلات التي سيتم إجراؤها بما يلي: الوضع الذي يتخذه صمام الخانق أثناء: التباطؤ البداية الباردة والفتح الإيجابي ونصف الفتح للمصراع على مستوى الخزان عند مضخة الاسترداد لإجراء هذه التعديلات، ستحتاج إلى الرجوع إلى البيانات الموجودة في الأوراق الفنية الخاصة بالشركة المصنعة
ضبط منسوب الخزان: بعد فحص الإبرة والعوامة، يجب التحكم في الارتفاع الموجود بين العوامة وسطح وصلة الخزان بواسطة مقاييس أو قضبان. يمكن تعديل هذا الارتفاع: من خلال تشكيل الكرسي الهزاز العائم؛ من خلال العمل على علامة تبويب هجوم الإبرة؛ عن طريق تعديل سمك ختم الإبرة.
إعدادات مضخة الاسترداد
